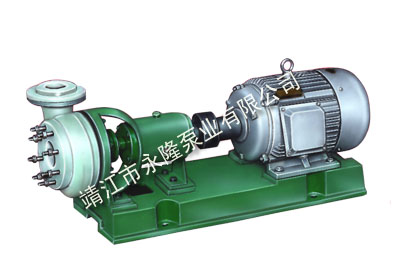

FSB型氟塑料增强合金泵 |
|
|
|
一、概述
1、我公司生产的FSB型、FSB-L型氟塑料合金泵、FZB型、FZB-L型氟塑料合金自吸泵，适用于在-85℃-200℃温度条件下长期输送任意浓度的各种酸、氧化剂及多种腐蚀性介质，（禁输快速硬质结晶介质），过流部分全部采采氟塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方）模压，加工制成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有较高的机械强度，不老公，无毒素分解等优点。
2、泵的设计说明：FSB、FSB-L型是本厂引用国家GB、JB泵类有关标准，按照Q32128201-1999标准精心设计的新型氟塑料合金耐腐蚀离心泵系列产品，该产品具有设计合理，结构紧凑、性能可靠，使用维修方便，节约能源等优点。FZB、FZB-L型自吸泵是根据广大化工行业的要求，设计的新型氟塑料合金耐腐蚀系列产品，该泵采用外混式自吸结构，除首次启动前须向泵体内注满溶液，以后的频繁启动均不需灌注引水或抽排真空，操作方便，安全省事。
3、FSB、FSB-L（PSB、PVB）型氟塑料合金泵、FZB型、FZB-L型氟塑料合金自吸泵系列产品制造及验收规范：严格执行ISO9002-1994质量体系管理生产、检测、安装、服务；每台备案存档以保证系列产品的质量。该产品广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、电镀、食品等行业。目前，是杜绝跑、冒、滴、漏，是建设文明工厂的最理想的防腐输送设备。
4、性能范围与型号说明：
FSB（FZB）、FSB（FZB）-L（PSB、PVB）型系列耐腐泵，全系列共32个规格。流量范围1.5-200m3/小时，扬程范围10-55m。

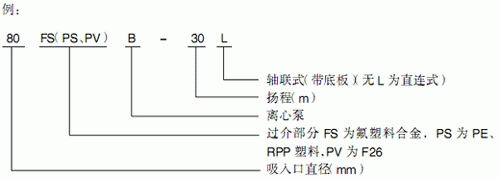

二、型号意义说明：
三、FSB、FSB-L型泵性能参数 |
|
规格型号 |
流量
(m3/h) |
扬程(m) |
吸入口径(mm) |
吐出口径(mm) |
功率(KW) |
转速(r/min) |
吸上高度(m) |
效率% |
25FSB-10L
|
1.5
|
10
|
25
|
20
|
2.2 |
2900
|
6
|
29
|
25FSB-18L
|
3.6
|
18
|
25
|
20
|
2.2 |
2900
|
6
|
27
|
40FSB-15L
|
10 |
15
|
40
|
32
|
3 |
2900
|
6
|
40
|
40FSB-20L
|
10
|
20
|
40
|
32
|
3 |
2900
|
6
|
42
|
40FSB-30L
|
10
|
30
|
40
|
32
|
3 |
2900
|
6
|
38
|
40FSB-40L
|
10
|
40
|
40
|
32
|
4 |
2900
|
5.5
|
35
|
40FSB-50L
|
10
|
50
|
40
|
32
|
5.5 |
2900
|
5
|
33
|
50FSB-20L
|
15
|
20
|
50
|
40
|
4 |
2900
|
6
|
51
|
50FSB-25L
|
15
|
25
|
50
|
40
|
4 |
2900
|
6
|
49
|
50FSB-30L
|
15
|
30
|
50
|
40
|
4 |
2900
|
6
|
44.5
|
50FSB-40L
|
15
|
40
|
50
|
32
|
5.5 |
2900
|
5.5
|
35
|
50FSB-50L
|
15
|
50
|
50
|
32
|
7.5 |
2900
|
5.5
|
33
|
65FSB-32L
|
29
|
32
|
65
|
50
|
5.5 |
2900
|
6
|
57
|
65FSB-40L
|
29
|
40
|
65
|
40
|
7.5 |
2900
|
5.5
|
53
|
65FSB-50L
|
29
|
50
|
65
|
40
|
11 |
2900
|
5.5
|
46
|
80FSB-20L
|
50
|
20
|
80
|
65
|
7.5 |
2900
|
6
|
69
|
80FSB-30L
|
50
|
30
|
80
|
65
|
7.5 |
2900
|
5.5
|
64
|
80FSB-34L
|
50
|
34
|
80
|
65
|
11 |
2900
|
5.5
|
64
|
80FSB-38L
|
50
|
38
|
80
|
50
|
11 |
2900
|
5.5
|
60
|
80FSB-50L
|
50
|
50
|
80
|
50
|
15 |
2900
|
6
|
53
|
80FSB-80L
|
50
|
80
|
80
|
50
|
22 |
2900
|
5.5
|
36
|
100FSB-32L
|
100
|
32
|
100
|
80
|
18.5 |
2900
|
5.5
|
70
|
100FSB-40L
|
100
|
40
|
100
|
80
|
22 |
2900
|
5.5
|
70
|
100FSB-50L
|
100
|
50
|
100
|
65
|
30 |
2900
|
5.5
|
62
|
125FSB-32L
|
200 |
32
|
125
|
80
|
30 |
2900
|
5.5
|
72
|
125FSB-50L
|
200 |
50
|
125
|
100
|
45 |
2900
|
5.5
|
64
|
150FSB-32L
|
200
|
32
|
150
|
100
|
30 |
1450
|
6
|
77
|
150FSB-50L
|
200
|
50
|
150
|
100
|
55 |
1450
|
5
|
75
|
200FSB-32L
|
400
|
32
|
200
|
150
|
55 |
1450
|
3
|
81
|
200FSB-50L
|
400
|
50
|
200
|
150
|
75 |
1450
|
3
|
79
|
|
|
|

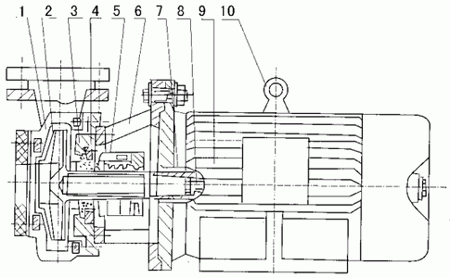

FSB型氟合金泵的结构与工作原理
1、泵体 2、叶轮 3、后盖 4、压盖 5、机械密封 6、支架 7、电机轴 8、吊紧螺栓 9、电机 10、吊环
(一)FSB型氟塑料泵由泵体、叶轮、后盖、静环、动环、支架、电机组成。
1、泵体：左右两边连接部分内各埋金属法兰圈一只模压氟塑料合金制成。
2、后盖：右边一侧内埋一只金属件模压氟塑料合金制成。
3、叶轮：采用莫氏接轴连接方法，金属轴为优质钢精加工后外包氟塑料合金模压而成，使叶轮与金属牢固地结为一体。保证轴与叶轮后部承受旋转时的扭矩力，介质过流部分合部为氟塑料合金。
4、机械密封：采用外装式（WB2型、169型、MU8型）不用冷却水自调式单端面密封，由F50-1高纯度三氧化二铝陶瓷、填充四氟、碳化硅、氮化硅陶瓷、硬质合金、石墨等材料制成。
5、压盖为（1Cr18Ni9Ti）不锈钢加工制成。
（二）工作原理：
由电动机直接带动叶轮旋转，叶轮轴根部与电机转子轴（经特殊加工），通过莫氏锥度经吊紧螺栓穿过电机轴中心孔至尾部处，用螺母吊紧而转动。 |
|

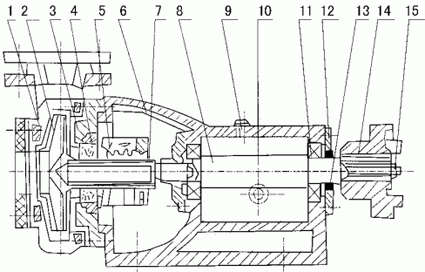

FSB－L型氟合金泵的结构与工作原理
1、泵体 2、叶轮 3、后盖 4、压盖 5、密封件 6、托架 7、拼帽 8、泵轴 9、油盖 10、油镜 11、轴承 12、轴承压盖 13、油封 14、联轴器 15、吊紧螺栓
(一)FSB-L型氟塑料合金泵由泵体、叶轮、后盖、压盖、密封件、托架、泵轴、轴承、连接器、吊紧螺栓、螺母、底板组成。
1、泵体：左右两边连接部分内埋金属法兰圈一只模压氟塑料合金制成。
2、后盖：右边一侧内埋一只金属配件模压氟塑料合金制成。
3、叶轮：采用莫氏接轴连接方法，金属轴为优质钢精加工后外包氟塑料合金模压而成，使叶轮与金属接轴牢固地为一体。保证轴根与叶轮后部承受旋转时的扭矩力，介质过流部分全部为氟塑料合金。
4、机械密封：采用外装式WB2型、169型、MU8型不用冷却水可调式端面密封新技术，由F50-1、高纯度三氧化铝陶瓷、填充四氟、碳化硅、氮化硅、硬质合金、石墨等材料制成。
(二)工作原理：
由电动机通过联轴器联接泵轴带动叶轮旋转。叶轮轴根部与泵轴通过莫氏锥度经吊紧螺栓穿过泵轴中心至联轴器尾部处用螺母吊紧而转动。
|
|
|
